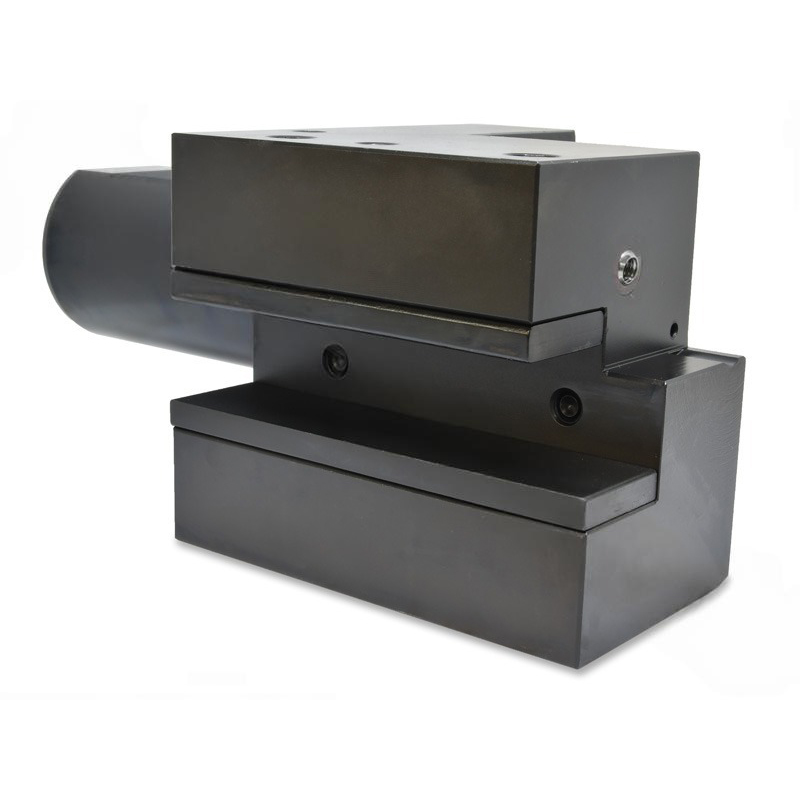

C2-60x32x125 Держатель инструмента VDI аксиальный, левый

Резцедержатель VDI60 типа C2, левосторонний и аксиальный. Его базовая опорная поверхность расположена ниже центра осей (оси вращения шпинделя), что делает его идеальным для наружной токарной обработки и торцевого точения. Высота h1 составляет 32/25 мм (в зависимости от наличия проставки: 25 мм с ней и 32 мм без).

Опорная поверхность для фиксации инструмента находится вдоль оси хвостовика. Резец устанавливается пластиной вверх, при этом опорная часть резца располагается ниже центра осей. Аксиальный тип VDI оправок подходит для различных типов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C идеально применяются с канавочными резцами, предназначенными для выполнения канавок на торцевой части.

Кроме того, резцедержатель комплектуется хвостовиком DIN 69880 (по ГОСТ 24900), который фиксируется в специальном отверстии револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное скольжение при регулировке. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C2-60x32x125 Держатель инструмента VDI аксиальный, левый купить в Перми по цене 28105,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
